DJ-07 計算機核心板
2021-01-25 中科啟航
產品概述
DJ-07計算機核心板是高集成度的定點/浮點DSP C674x + ARM9 + Xilinx Spartan-6 FPGA三核心工業級計算機板，面積僅71mm*46mm，常溫功耗不大于1W。采用沉金無鉛工藝的八層板設計，專業的PCB Layout保證信號完整性的同時，經過嚴格的質量控制，滿足工業環境應用。廣泛應用于各類組合導航系統、自動駕駛儀、無人機飛控系統等領域。
產品特點
基于 TI OMAP-L138（定點/浮點 DSPC674x+ARM9）+ Xilinx Spartan-6 FPGA處理器；
OMAP-L138 與 FPGA 通過 EMIFA 總線連接，通信速度不低于 50MBytes/s;
OMAP-L138 主頻 456MHz，高達 3648MIPS 和 2746MFLOPS 的運算能力；
FPGA 兼容 Xilinx Spartan-6 XC6SLX-9/LX16;
DSP+ARM+FPGA 三核心計算機板，采用 2.0mm 間距插針/插座連接器；
在線更新 DSP 與 ARM 代碼，更新過程斷電保護，安全可靠；
無縫外擴OEM617/OEM718及兼容接收機（接收機尺寸：71mm*46mm，并內置單頻接收機；
板載接口資源豐富，含7路智能串口，8路可逆計數器，CAN 2.0B,10M/100M以太網絡以及USB salve接口；
板載大容量32G bit eMMC存儲器（可選）以及1Gbit DDR內存（可選），實現大容量數據的在線存儲配套完善的API接口驅動，顯著縮短二次開發周期；
4.6V至36V寬壓供電；并可以對外提供3.3V/1.5A功率，方便用戶連接外擴其他外圍設備。

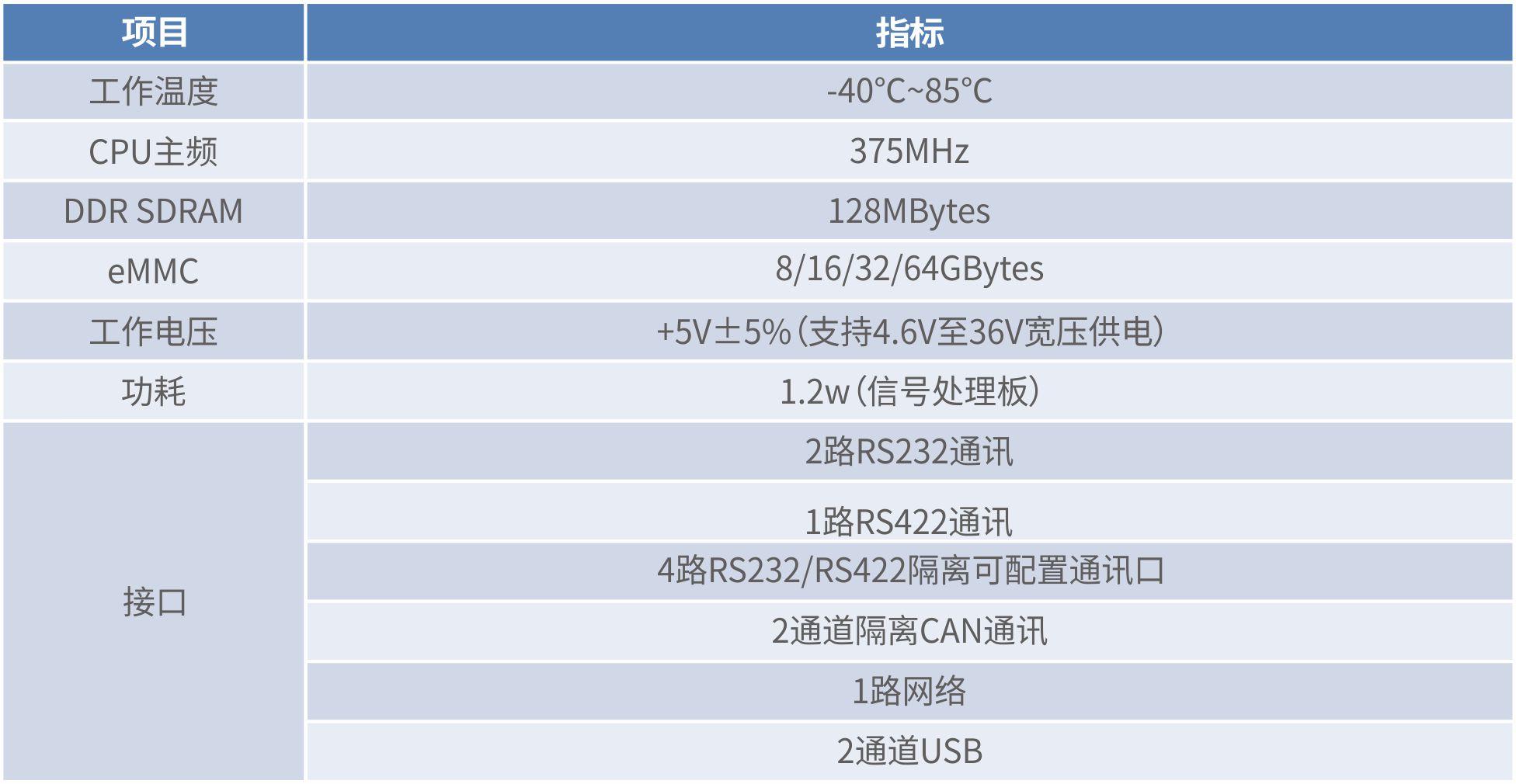

技術參數

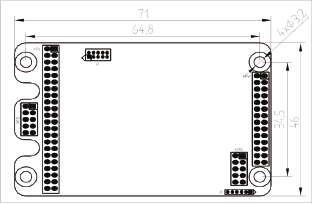

尺寸圖片
